应用领域

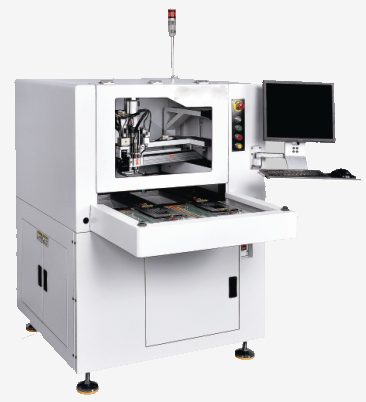

主要应用于高端制造行业中的 PCBA 切割分板，如智能手机，汽车电子，智能穿戴，智能家居，平板电脑，医疗器械，航空航天，军工，家电等领域。
设备特点：
◆外型美观，经济适用型；
◆采用全新视觉系统，均匀的环形光，具有亮度调节功能；
◆采用光电感应器，实时监控铣刀状态，有效防止断刀后续运行等现象；
◆高速主轴切割分板，大幅降低切割应力，精度高，惯性小，响应快；
◆采用双平台结构设计；
◆吸尘口采用密封式设计，吸入口采用45度斜角，减少粉尘在内部产涡流现象；

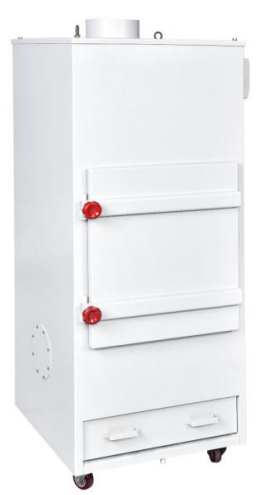

◆集尘器选用高效率马达及风叶，吸力大，噪音可控制在80分贝以内；
技术参数：
01：切割参数 | |
切割精度 | ±0.02mm |
重复精度 | ±0.01mm |
最高移动速度 | XY轴1000mm/s,Z轴800mm/s |
切割速度 | 0-100mm/s |
最大工作范围 | 290×350mm |
双平台工作范围 | 580×350mm |
PCB切割厚度 | 0.3-6mm |
适用铣刀尺寸 | 0.8-3.0mm |
02：影像 | |
Mark点全类型 | 标准形状 |
圆形 | |
方形 | |
03：功能 | |
切割功能 | 直线、半圆弧、圆弧 |
左右拷备 | |
旋转拷备 | |
短阵拷备 | |
自动校正补偿 | |
04：控制参数 | |
XYZ控制方式 | CNC专用控制器 |
主轴马达最高转速 | 60000/min |
吸尘方式 | 上吸/下吸（选配） |
铣刀类型 | 上吸（右旋）下吸（左旋） |
离子风枪 | 离子平衡压力≤±15V 符合ESD 12M09158A58 |
PCB支撑方式 | 万用顶片，专用治具 |
XYZ驱动方式 | Ac伺服 |
吸尘器风量 | 28-35cm³/min |
05：设备 | |
设备功率 | Ac:220v±10% 50/60HZ 1.5kw |
吸尘器功率 | Ac:380v±10% 50/60HZ 3kw |
气源 | 4-6kg/cm² |
工作环境 | -20℃~+45℃ |
工作环境湿度 | 30%-60% |
机器尺寸 | 1075×1430×1460mm |
吸尘器尺寸 | 640×785×1760mm |
机器含吸尘器重量 | 1000kg |
